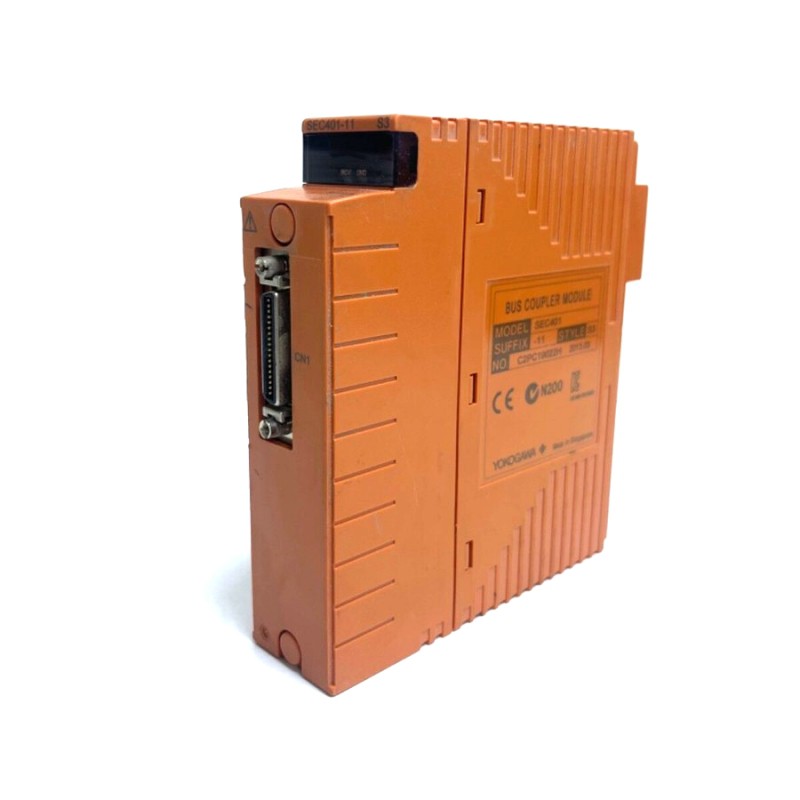

Yokogawa Sec401-11 Módulo de acoplador de bus de bus ESB
Descripción general
Yokogawa Sec401 - 11 es un módulo de acoplador de bus ESB utilizado en el sistema de control de seguridad Prosafe-RS de Yokogawa. Sirve como un acoplador de bus ESB (plano posterior en serie mejorado) (interfaz maestra), estableciendo un enlace de comunicación de datos entre el controlador de seguridad (unidad de control de seguridad) y unidades de nodo de seguridad (incluidos modelos como el S2SC70, SSC60 y SSC50) ubicados en gabinetes remotos. Este módulo generalmente se instala en pares (redundantemente) en las ranuras 7 y 8 del controlador de seguridad.
Flujo de trabajo:
Unidad de control de seguridad (CPU) → Sec401-11 (ESB Master) → (a través del cable ESB) → Unidad de nodo de seguridad (SNB10D/SNT4 × X) → Módulo de E/S (SAI/SAO/SDI/SDO) → Dispositivo de campo🚀 Fuction y características
- Interfaz maestra del bus: la SEC401-11 es la interfaz ESB Bus Master, que sirve como un centro para el intercambio de datos entre la unidad de control de seguridad y las unidades de nodo de seguridad (como la serie SNB10D y SNT4, donde =01, 11, 21).
- Capacidad de conexión: el SEC401-11 puede conectarse a hasta 9 unidades de nodo de seguridad (*1 Nota: solo aplicable a los modelos SNB10D y SNT401, SNT411 y SNT421).
- Unidad de control de seguridad especializada: el SEC401-11 está diseñado para su uso con modelos específicos de la unidad de control de seguridad (S2SC70, SSC60 y SSC50) y debe instalarse en pares (dos módulos por conjunto).
Presupuesto
|
Parámetro |
Detalles |
|
Número de modelo |
Sec401-11 |
|
Número de unidades conectables |
9 unidades máximo (*1) |
|
Velocidad de transmisión |
128 Mbps (transmisión de datos del módulo de E/S) |
|
Distancia de transmisión |
10 m máximo |
|
Consumo actual |
0.5 A |
|
Peso |
Aprox . 0.24 kg |
|
Tolerancia (tamaño menor o igual a 120 mm) |
- tolerancia individual: ± 0.8 mm |
Productos relacionados
|
Categoría |
Modelos de productos relacionados |
|
Controlador de seguridad |
S2SC70 £, SSC60 £, SSC50 £ |
|
Unidad de nodo de seguridad |
SNB10D, SNT401, SNT411, SNT421 |
|
Módulo de entrada analógica |
SAI143, SAI145, SAI543 |
|
Módulo de salida analógica |
SAO341, SAO541 |
|
Módulo de entrada digital |
SDI241, SDI441, SDI541 |
|
Módulo de salida digital |
SDO241, SDO441, SDO541 |
Preguntas y respuestas
💡 Preguntas frecuentes
P: ¿Cuál es la marca?
A: Yokogawa
P: ¿Cuál es el tipo?
A: módulo de acoplador de bus ESB
P: ¿Cuál es la garantía?
A: 1 año
P: ¿Dónde está la ubicación de envío?
A: Xiamen
P: ¿Cuál es el método de pago?
A: T/T
P: ¿Por qué elegirnos?
R: Somos el proveedor de piezas de repuesto de automatización industrial, especificamos en módulos y piezas de repuesto de PLC DCS y TSL durante 10 años, con nuestra experiencia profesional y una amplia experiencia, estamos bien - equipados para cumplir con sus requisitos.
