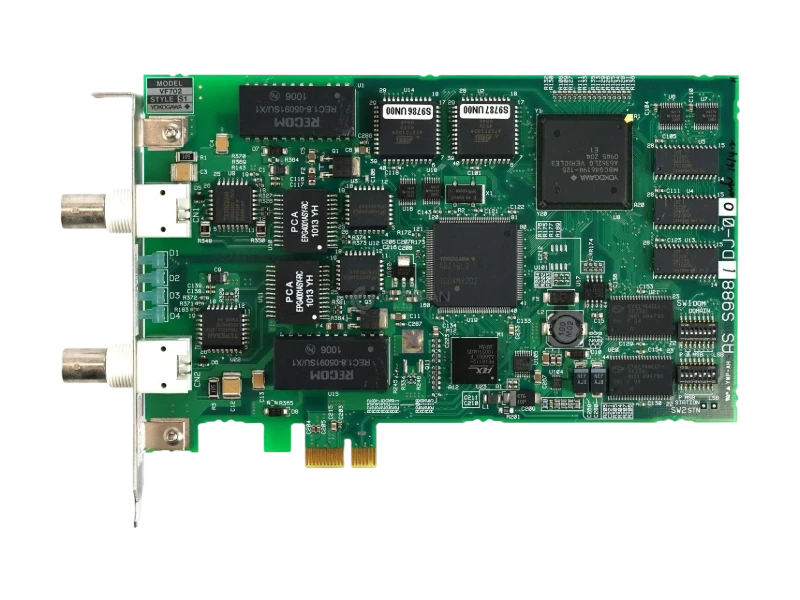

Tarjeta de interfaz de bus de control de Yokogawa VF702 S1
Descripción general
Yokogawa VF702 (S1) es una tarjeta de interfaz de bus de control utilizada para conectar una computadora a la red de control netas V -} de Yokogawa, que permite que la computadora funcione como un nodo dentro de la red neta V -}. Se usa comúnmente en los sistemas de control distribuido de la serie Centum de Yokogawa (DCS).
El VF702 es totalmente compatible con su predecesor, el VF701. Tanto VF701 como VF702 pueden coexistir en el mismo bus de control neto V -. La configuración del número de dominio y la estación son idénticas a las del VF701, protegiendo las inversiones existentes de los usuarios.
Nota importante:Esta tarjeta no se puede instalar en una ranura PCI tradicional.
🚀 Funciones y componentes
- Interfaz del bus: el VF702 (S1) utiliza el estándar de bus PCI Express, proporcionando un mayor ancho de banda de transmisión de datos que las tarjetas de interfaz PCI más antiguas (como el VF701).
- Dual - redundancia del canal: la tarjeta VF702 (S1) proporciona dos canales de comunicación independientes (Bus 1 y Bus 2), cada uno con su propio conector BNC, RCV (Recibe) y SND (transmitir).
- Conexión de red: el VF702 (S1) utiliza un conector BNC estándar y 10BASE - 2 cable coaxial (cable delgado) para la conexión de red. La conexión a la red de bus es a través de un conector T YCB146 dedicado.
|
Módulo funcional |
Función |
Indicador / interfaz |
|
PCI - E - v Net Bridge |
Conecta la computadora a la red de red V |
PCI - E x1 ranura |
|
Recibir indicador (RCV) |
Se ilumina cuando se recibe una señal de bus de control |
LED verde |
|
Indicador de envío (SND) |
Se ilumina al enviar una señal al bus de control |
LED verde |
|
Conector BNC |
Se conecta al bus de control t - conector de tipo (YCB146) |
Puertos duales (bus1/bus2) |
Presupuesto
|
Parámetro |
Descripción |
|
Modelo |
VF702 |
| Versión | S1 |
|
Conector |
Conector BNC |
|
Max. Distancia |
185 m (cuando se usa 10Base - 2 solo cable) |
|
Voltaje de la fuente de alimentación |
3.3 V±9 % |
|
Consumo actual |
Max . 2.4 a |
|
Peso |
Aproximadamente . 0.15 kg (t - Conector de tipo excluido) |
|
Dimensiones externas |
22 (w) × 126.5 (h) × 193.54 (d) mm |
