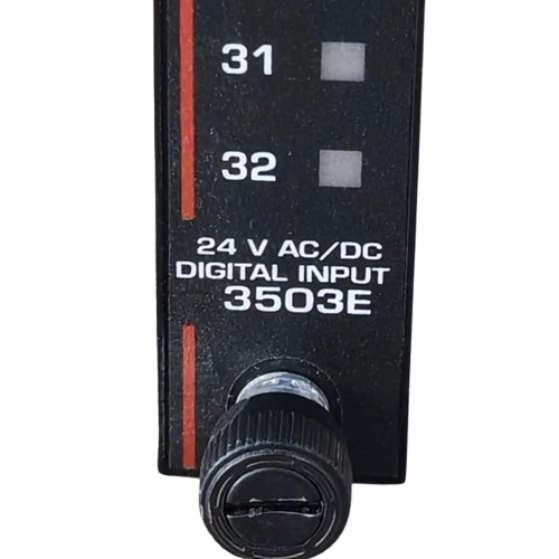

TRICONEX 3503E Módulo de entrada digital TMR
Descripción general
TRICONEX 3503E es un módulo de entrada digital TMR (triple-módulo redundante) con tres canales de entrada aislados. Cada canal está equipado con un microprocesador que puede escanear de forma independiente los puntos de entrada, compilar datos y transmitirlo al procesador principal a pedido.
El procesador principal realiza la votación de hardware en tiempo real (2OO3) en los datos de tres canales para corregir errores de un solo canal. Todas las rutas de señal crítica de los terminales de entrada al procesador principal se triplican para evitar la pérdida de datos debido a fallas en el punto único.
Función y características:
TRICNOEX 3503E
- Aislamiento de optoacoplador: cada canal del 3503E utiliza el aislamiento de optoacoplador para lograr el aislamiento eléctrico entre los dispositivos de campo y el sistema Tricon.
- Diagnóstico a nivel de canal: el 3503E monitorea continuamente el estado de salud de cada canal y desencadena el indicador de falla del módulo (LED de falla) y la señal de alarma del chasis cuando ocurre una falla.
- Prueba atascada: el 3503E simula el estado de apagado a través de un interruptor interno para detectar si el punto de entrada no puede desconectarse debido a la falla del hardware (como la adhesión de contacto). Durante la prueba, el procesador de comunicación de E\/S congela los últimos datos válidos para evitar la incumplimiento.
Presupuesto:
|
Parámetro |
Valor |
|
Tipo de número de modelo |
TMR con autocomprobación |
|
Voltaje |
24 VAC\/VDC |
|
Agujas |
32, común en grupos de 8 |
|
Rango de CA\/rango de DC |
20 - 42. 5 VAC\/VDC |
|
Rango de frecuencia |
DC o 47 - 63 Hz |
|
Tensión máxima |
42.5 VAC\/VDC |
|
Nivel de cambio: apagado a ON |
>18 VAC\/VDC |
|
Nivel de apagado: encendido a desactivado |
< 6 VAC/VDC |
|
Encendido nominal |
6 - 9 ma |
|
Histéresis típica |
4 VAC\/VDC |
|
Retraso de entrada: apagado |
< 8 ms |
|
Retraso de entrada: encendido al desactivado |
< 15 ms |
|
Aislamiento puntual |
1500 VDC |
|
Impedancia de entrada nominal |
> 1.25 KΩ |
TRICNOEX 3503E- Q&a
Preguntas frecuentes
P: ¿Cuál es la marca?
A: Triconex
P: ¿Cuál es el tipo?
A: módulo de entrada digital
P: ¿Cuál es la garantía?
A: 1 año
P: ¿Dónde está el envío de envío?
A: Xiamen
P: ¿Cuál es el método de pago?
A: T/T
P: ¿Por qué elegirnos?
R: Somos el proveedor de piezas de repuesto de automatización industrial, especificamos en módulos y repuestos del sistema TSL PLC DCS y TSL durante 10 años, con nuestra experiencia profesional y una amplia experiencia, estamos bien equipados para cumplir con sus requisitos.
